ГАЗ 31029 – предохранители и реле
ГАЗ – 31029 в народе получила название «Двадцать девятая», выпускался в 1991, 1992, 1993, 1994, 1995, 1996 и 1997 году. В данной публикации мы покажем описание предохранителей и реле Газ 31029 со схемами блоков и местами их расположения. Отметим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>
Блоки в салоне
Блок предохранителей
Находится в панели со стороны пассажира, за защитной крышкой.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,1,0,0 —>
Схема
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Описание
p, blockquote 8,0,0,0,0 —>
p, blockquote 9,0,0,0,0 —>
| 1 | 16А Прикуриватель, часы, звуковые сигналы, штепсельная розетка |
| 2 | 8А Плафон, подкапотная лампа, лампа освещения вещевого ящика |
| 3 | 8А Противотуманные фары, противотуманный свет задних фонарей, сигнализатор противотуманного света задних фонарей |
| 4 | 8А Противотуманный свет задних фонарей, сигнализатор противотуманного света задних фонарей |
| 5 | 8А Комбинация приборов, реле электродвигателя отопителя, реле обогрева заднего стекла |
| 6 | 8А Система экономайзера принудительного холостого хода (ЭПХХ) |
| 7 | 8А Ближний свет левой фары |
| 8 | 8А Ближний свет правой фары |
| 9 | 8А Дальний свет левой фары, сигнализатор дальнего света фар |
| 10 | 8А Дальний свет правой форы |
За прикуриватель отвечает предохранитель номер 1 на 16А.
p, blockquote 11,0,0,0,0 —>
| 1 | 16А Резерв |
| 2 | 8А Указатели поворота |
| 3 | 8А Аварийная сигнализация |
| 4 | 8А Резерв |
| 5 | 8А Правые габаритные огни, лампы освещения приборов, подсветка прикуривателя, освещение номерного знака |
| 6 | 8А Реле противотуманных фар, сигнализатор противотуманных фар, левые габаритные огни, лампа освещения багажника |
| 7 | 8А Электродвигатель антенны, стеклоочиститель |
| 8 | 8А Стоп-сигналы |
| 9 | 16А Обогрев заднего стекла, магнитола, электродвигатель антенны, сигнализатор обогрева заднего стекла |
| 10 | 16А Электродвигатель отопителя, лампы света заднего хода |
Цепь электродвигателя стеклоочистителя защищена биметаллическим предохранителем непрерывного действия, и находится он вне данного блока.
p, blockquote 12,0,0,0,0 —>
Блок реле
В салоне, под панелью, возле левой ноги водителя, на стенку крепится блок реле. В зависимости от комплектации и года выпуска, возможно различное расположение элементов.
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Тут могу находится:
p, blockquote 15,0,0,1,0 —>
- реле обогрева заднего стекла
- реле дальнего света фар
- реле ближнего света фар
- реле стеклоочистителя
- реле электродвигателя отопителя
- реле звуковых сигналов
- реле противотуманных фар
- реле указателей поворотов.
Блоки под капотом
Под капотом газ 31029 на левом брызговике установлен дополнительный блок из двух плавких предохранителей:
p, blockquote 16,0,0,0,0 —>
- предохранитель на 30А защищает цепь электровентилятора охлаждения двигателя;
- предохранитель на 60А защищает все цепи, кроме цепи стартера.
p, blockquote 17,0,0,0,0 —>
Для доступа надо снять крышку блока.
p, blockquote 18,0,0,0,0 —>
А рядом с ним могут находятся некоторые реле, например зажигания и электро вентилятора.
p, blockquote 19,0,0,0,0 —> p, blockquote 20,0,0,0,1 —>
Газ 31029 — предохранители и реле
Блоки в салоне Газ 31029
Блок предохранителей
Находится в панели со стороны пассажира, за защитной крышкой.
Схема
Описание
| 1 | 16А Прикуриватель, часы, звуковые сигналы, штепсельная розетка |
| 2 | 8А Плафон, подкапотная лампа, лампа освещения вещевого ящика |
| 3 | 8А Противотуманные фары, противотуманный свет задних фонарей, сигнализатор противотуманного света задних фонарей |
| 4 | 8А Противотуманный свет задних фонарей, сигнализатор противотуманного света задних фонарей |
| 5 | 8А Комбинация приборов, реле электродвигателя отопителя, реле обогрева заднего стекла |
| 6 | 8А Система экономайзера принудительного холостого хода (ЭПXХ) |
| 7 | 8А Ближний свет левой фары |
| 8 | 8А Ближний свет правой фары |
| 9 | 8А Дальний свет левой фары, сигнализатор дальнего света фар |
| 10 | 8А Дальний свет правой форы |
ЗA прикуриватель отвечает предохранитель номер 1 на 16А.
| 1 | 16А Резерв |
| 2 | 8А Указатели поворота |
| 3 | 8А Аварийная сигнализация |
| 4 | 8А Резерв |
| 5 | 8А Правые габаритные огни, лампы освещения приборов, подсветка прикуривателя, освещение номерного знака |
| 6 | 8А Реле противотуманных фар, сигнализатор противотуманных фар, левые габаритные огни, лампа освещения багажника |
| 7 | 8А Электродвигатель антенны, стеклоочиститель |
| 8 | 8А Стоп-сигналы |
| 9 | 16А Обогрев заднего стекла, магнитола, электродвигатель антенны, сигнализатор обогрева заднего стекла |
| 10 | 16А Электродвигатель отопителя, лампы света заднего хода |
Цепь электродвигателя стеклоочистителя защищена биметаллическим предохранителем непрерывного действия, и находится он вне данного блока.
Блок реле Газ 31029
В салоне, под панелью, возле левой ноги водителя, на стенку крепится блок реле. В зависимости от комплектации и года выпуска, возможно различное расположение элементов.
Тут могу находится:
- реле обогрева заднего стекла
- реле дальнего света фар
- реле ближнего света фар
- реле стеклоочистителя
- реле электродвигателя отопителя
- реле звуковых сигналов
- реле противотуманных фар
- реле указателей поворотов.
Блоки под капотом
Под капотом газ 31029 на левом брызговике установлен дополнительный блок из двух плавких предохранителей:
- предохранитель на 30А защищает цепь электровентилятора охлаждения двигателя;
- предохранитель на 60А защищает все цепи, кроме цепи стартера.
Для доступа надо снять крышку блока.
А рядом с ним могут находятся некоторые реле, например зажигания и электро вентилятора.
Видео про предохранители Газ 31029
Газ 31029[Волга] Установка блоков предохранителей нового образца в 31029
Предохранители то и дело отказывают. Этому есть простое объяснение и способ избавления от этой беды.
Газ 3110 пропало питание причина.
Блок предохранителей возле аккумулятора. Какой провод куда идёт
Предохранители и реле Газ 31029
ГАЗ-31029 в народе назывался «Двадцать девятый», выпускался в 1991, 1992, 1993, 1994, 1995, 1996 и 1997 годах. В этой публикации мы покажем описание газовых предохранителей и реле 31029 с блок-схемами и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Блоки в салоне
Блок предохранителей
Находится в боковой панели со стороны пассажира за защитной крышкой.
В другой статье вы узнаете про предохранители и реле Газ 66.
| 1 | 16А Прикуриватель, часы, клаксон, розетка |
| 2 | 8А Плафон, лампа моторного отсека, лампа перчаточного ящика |
| 3 | 8A Противотуманные фары, задние противотуманные фонари, задние противотуманные фонари |
| 4 | 8A Задний противотуманный фонарь, задний противотуманный фонарь |
| 5 | 8A Комбинация приборов, реле электродвигателя отопителя, реле обогревателя заднего стекла |
| 6 | 8A Система экономайзера на принудительном холостом ходу (EPHH) |
| 7 | 8А Левая фара ближнего света |
| восемь | 8A Ближний свет правой фары |
| девять | 8A Левая фара дальнего света, сигнальная лампа дальнего света |
| 10 | 8A Дальний свет, правая гандикап |
Предохранитель №1, 16А, отвечает за прикуриватель.
| 1 | 16А Резерв |
| 2 | 8A Указатели поворота |
| 3 | Сигнализация 8А |
| 4 | 8А Резерв |
| 5 | 8A Правый габаритный огонь, подсветка приборов, подсветка прикуривателя, подсветка номерного знака |
| 6 | 8A Реле противотуманных фар, сигнальная лампа противотуманных фар, левый габаритный свет, лампа багажника |
| 7 | 8A Антенный электродвигатель, стеклоочиститель |
| восемь | 8A Стоп-сигналы |
| девять | 16А Обогрев заднего стекла, магнитола, антенный электродвигатель, сигнальная лампа обогрева заднего стекла |
| 10 | 16А Электродвигатель отопителя, фара заднего хода |
Цепь электродвигателя стеклоочистителя защищена непрерывным биметаллическим предохранителем, расположенным снаружи этого устройства.
Блок реле
В салоне, под панелью, возле левой ноги водителя, на стене крепится блок реле. В зависимости от комплектации и года выпуска возможно разное расположение элементов.
Я могу найти здесь:
- реле обогрева заднего стекла
- реле дальнего света
- реле ближнего света
- реле стеклоочистителя
- реле электродвигателя отопителя
- реле звукового сигнала
- реле противотуманных фар
- реле указателя поворота.
Блоки под капотом
Под газовым капотом 31029 на левом крыле установлен дополнительный блок из двух предохранителей:
- предохранитель на 30 А защищает цепь вентилятора системы охлаждения двигателя;
- плавкий предохранитель на 60 А защищает все цепи, кроме пусковой.
Для доступа необходимо снять крышку привода.
А рядом могут быть какие-то реле, например зажигание и электровентилятор.
Установка блоков предохранителей от 3110
Надоело изрядно поджимать лапки на блоках предохранителей, когда с неадекватной периодичностью пропадает контакт (очень часто) или тупо вылетает сам предохранитель (редко но бывало).
В связи с чем решил все-таки установить блоки предохранителей от 3110.
Было приобретено два блока предохранителей ГАЗ 3110/3302 (216 рублей за штуку), ну и собственно приступил к процессу установки.
Особо сложного ничего нет, но есть некоторые особенности, которые нужно учесть.
В отличие от старых блоков предохранителей 2410/31029, новые блоки предохранителей не имеют перемычек между некоторыми предохранителями и их приходится изобретать самостоятельно. Есть два способа как сделать перемычки:
Первый, который я собственно и избрал, – это изготовить перемычки из коротких проводков (4-6 см) и на каждый конец проводка повесить клемму «мама».
На разных электросхемах количество перемычек показано по разному: где-то по три перемычки на каждом блоке, где-то четыре на левом и три на правом.
Конкретно в моей машине их оказалось по четыре на каждом блоке, поэтому я сделал всего восемь перемычек.
Второй способ – это подогнуть нужные контакты в задней части блоков предохранителей и тупо их спаять и получатся почти заводские перемычки.
Но первый способ мне показался удобнее и проще, ну и если даже где-то ошибешься, то ничего страшного – перемычку из провода всегда можно переставить.

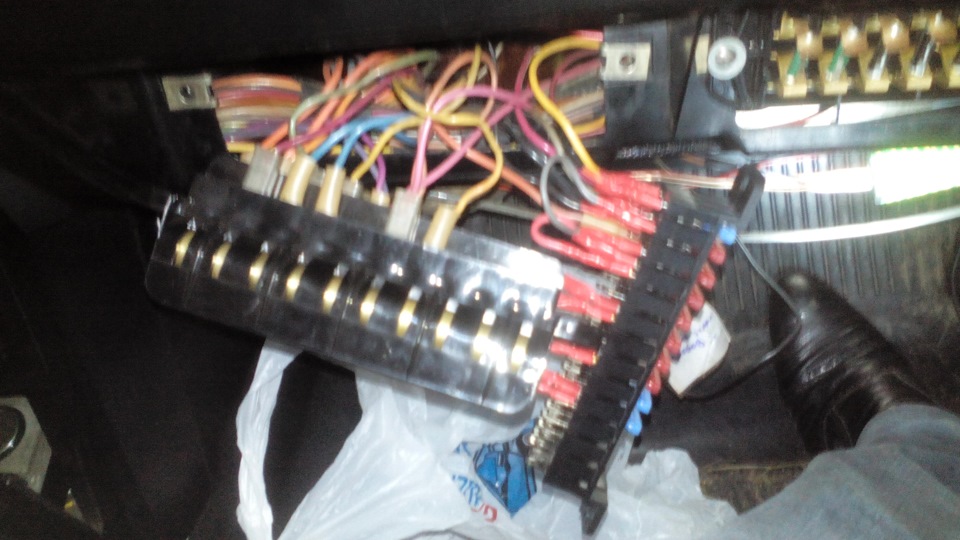

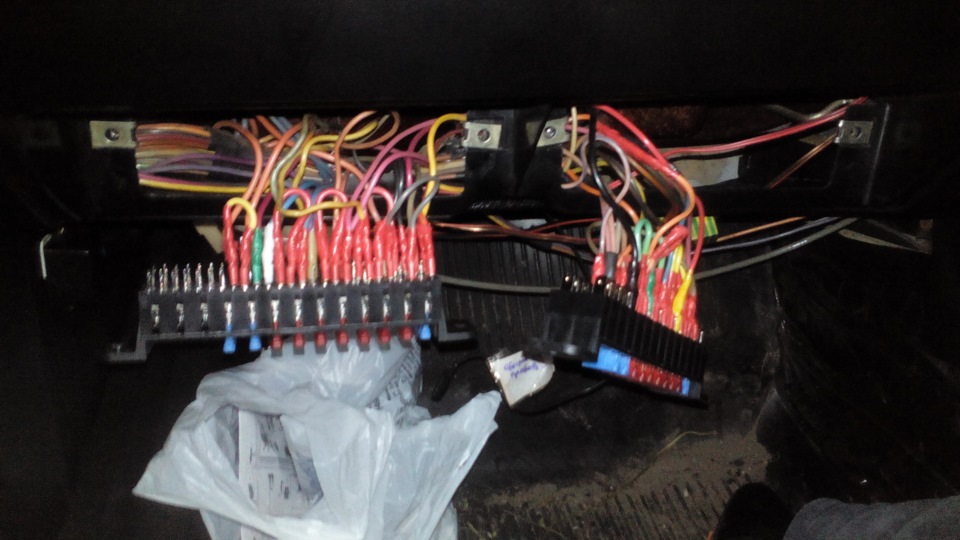

После установки перемычек нужно переставить провода со старого блока на новый. Делать это лучше по одному проводку, что бы не перепутать. При этом есть смысл плоскогубцами поджимать клемы проводов прежде чем ставить их на новый блок, чтобы садились плотно. Если клеммы окислены – их стоит почистить.
Также следует учитывать, что расстояние между лапками на новых блоках меньше чем на старых, то следует позаботиться об изоляции каждой клеммы, использовав термоусадку или изоленту (я использовал изоленту), иначе есть риск замыкания.
Также надо учесть, что на старых блоках стояли предохранители на 8А и на 16А, а на новых блоках при покупке я обнаружил предохранители на 5, 10, 15, 20 и даже 25 А.
Собственно ножевых предохранителей на 8А и на 16А в продаже я не обнаружил (или их нет или искал плохо), но сие меня сильно не расстроило и вытащив разношерстные предохранители из новых блоков я поставил на место предохранителей на 16А предохранители на 15А, а вместо предохранителей на 8А поставил предохранители на 10 А. Сама проводка у 31029 к числу нежных не относится, а значит ничего страшного с ней не случится, по крайней мере 10А ее не убьют, а выше – перебьет предохранитель)).
Переставляя провода не стоит спешить (накосячить крайне несложно) — я поспешил и перепутал местами два провода, в итоге когда накинул клему на АКБ, что бы проверить — обе фары у меня светились ближним светом при выключенном ЦПС.
Блок предохранителей 3110 имеет 13 предохранителей с 4-мя выходами каждый, то есть к одному предохранителю можно подключить сразу четыре клеммы, в то время как старый блок имеет только 10 предохранителей с 3-мя выходами каждый.
Блок предохранителей 3110 немного короче блока предохранителей 2410/31029, поэтому при установке придется немного подрезать ушки крепления блоков с одной стороны, тогда он прикрутится без проблем. Я резал обычными бокорезами. Хрусь-хрусь и усе готово)))).
При креплении блоков к торпеде придется подложить под ушки крепления (между блоком и торпедой) шайбы (можно гайки большего размера, чем винт крепления), так как иначе новый блок предохранителей не встанет на свое место, так как посадка у него глубже чем у старого блока и он будет упираться проводами в корпус отопителя. Можно конечно посильней нажать и он встанет (речь идет о левом блоке), но есть риск повредить провода/клеммы или уши крепления самого блока или, что еще хуже, — торпеду, а вот с правым блоком надавить и запихнуть точно не прокатит и подкладывать шайбы/гайки/или чего-то еще придется в любом случае иначе не встанет. По крайней мере у меня было именно так. И сверху под шляпу винтов крепления блоков тоже подложил шайбы, чтобы было надежнее и не перекашивало.
Еще одним отличием новых блоков предохранителей является нумерация. На старых блоках она идет справа налево, а на новых слева на право. Но на это можно забить и не заморачиваться, так как блок нового образца моно ставить любой стороной. Я лично перевернул блоки вверх ногами, чтобы сохранить нумерацию справа налево (правда цифры вверх ногами теперь =) ).
Главное чтобы все совпадало со схемой и нумерацией и расшифровкой, которая наклеена на крышку отсека предохранителей.

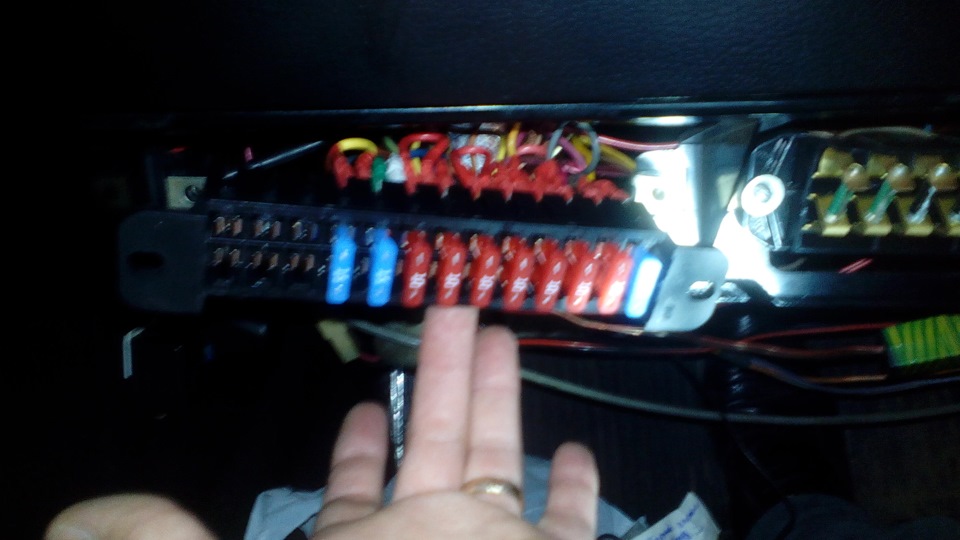

В итоге имеем 26 предохранителей, из которых 7 резервных и на которые можно повесить еще какое-нибудь оборудование.

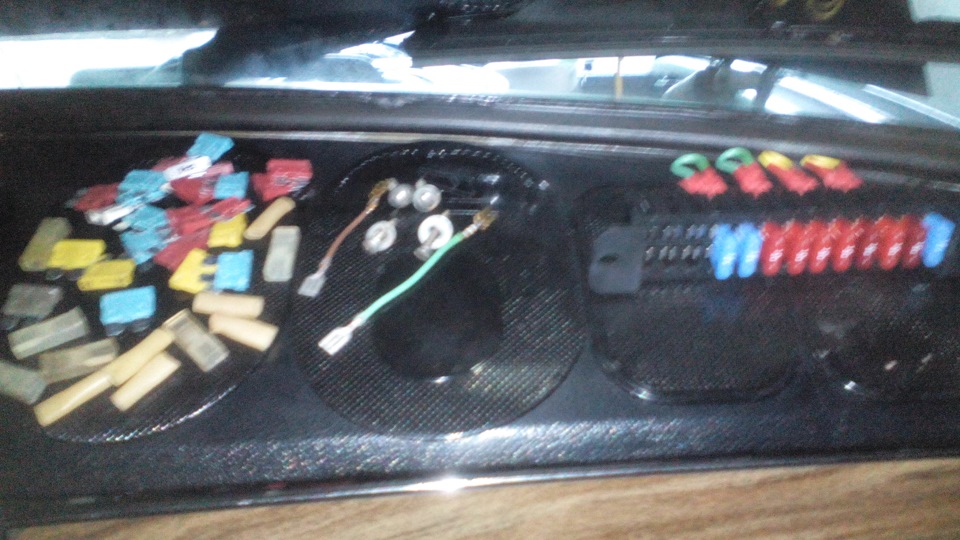

Ну собственно все. Все работает.
такой вот маленький тюнинг.
Извиняюсь за качество фоток, но под рукой был только телефон.
