Подбор и доработка жиклеров карбюратора Озон

Подбор и доработку жиклеров на карбюраторах Озон производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшить расхода топлива двигателя автомобиля от паспортных показателей. В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных жиклеров ГДС (обогащают топливную смесь).

При необходимости улучшить топливную экономичность – увеличивают пропускную способность воздушных жиклеров ГДС (обедняют топливную смесь). В любом случае необходимо установить на карбюратор жиклеры с измененным сечением отверстия и пропускной способностью отличной от номинала (маркировка на жиклерах означает диаметр отверстия и соответствует определенной их пропускной способности).

Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор Озон и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.

Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперимента.

Варианты доработки и подбора жиклеров на карбюраторах Озон

1. Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Озон

Карбюраторы ОзонПервая камераВторая камера
2105-11070101.071.62
2105-1107010-101.091.62
2105-1107010-201.071.62
2107-11070101.121.5
2107-1107010-201.121.5
2140-11070101.091.57
2140-1107010-101.091.57
2140-1107010-501.091.40
2140-1107010-701.121.50
2141-11070101.121.50

Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Озон

Карбюраторы ОзонПервая камераВторая камера
2105-11070101.701.70
2105-1107010-101.701.70
2105-1107010-201.701.70
2107-11070101.501.50
2107-1107010-201.501.50
2140-11070101.501.70
2140-1107010-101.501.70
2140-1107010-501.701.50
2140-1107010-701.701.70
2141-11070101.501.50

Жиклеры ГДС карбюратора Озон

2. Доработать уже имеющиеся жиклеры.

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

3. Технология подбора жиклеров.

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Это интересно:  Нумерация предохранителей ауди 80 б3 схема на русском языке

Устанавливаем жиклер еще большей размерности, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. После чего делаем шаг назад, установив жиклер предыдущей размерности. Проводим аналогичную настройку второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Подробно этот процесс (в комплексе с другими доработками карбюратора) расписан в статье «Уменьшение расхода топлива двигателя автомобиля с карбюратором Озон».

Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверять, изготовив самодельное устройство (См. «Маркировка и пропускная способность жиклеров карбюраторов Озон»).

Примечания и дополнения

— Описанный выше подбор жиклеров является минимальным вмешательством в работу карбюратора с минимальными последствиями (увеличение мощности на 5 – 10 процентов или экономичности в пределах литра на сотню). Более сильно и действенно тюнинговать свой карбюратор можно, если к подбору жиклеров добавить доработку диффузоров карбюратора, причем как малых, так и больших, подобрать эмульсионные трубки, доработать смесительные камеры карбюратора, ускорительный насос и изменить последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Источник

Доработка карбюраторов «Озон» 2107-1107010 и его модификаций

Доработка карбюраторов «Озон» 2107-1107010 и его модификаций

Из легких доработок могу предложить вернуть конструкцию ближе к истокам, т. е. к карбюратору ДААЗ 2101 – ввести механический привод дроссельной заслонки вторичной камеры (выкидыванием пружинки из пневмопривода лучше пренебречь) и убрать капризную электронику (касается карбюраторов для автомобилей 2105 и 2107 с системой «Каскад»). У карбюраторов которые ставятся на автомобили 2103 и 2106 этой системы нет (и слава богу)

Описан в «За рулем»

«Если же речь идет о модели с 23-летней историей и, особо подчеркнем, советской машине, велика вероятность, что ее конструкция не была доведена до совершенства, как у какой-нибудь иномарки-долгожителя, а, напротив, испорчена не в меру активными ”доработчиками” и ”модернизаторами”. Дело в том, что в прежние времена каждая мелочь, внедренная на массовом изделии ”с целью повышения, снижения, удешевления, улучшения и т. д.”, обычно приветствовалась. Так, какой-то умник заменил механический привод вторичной камеры карбюратора ”Вебер” на пневматический. Жаль только, что миллионы жигулистов так и не узнали его фамилии – было бы кого помянуть добрым словом, когда на рискованном обгоне карбюратор вдруг не хочет открывать ”вторую дыру”…

Доработка рычага оси заслонки вторичной камеры карбюратора ”Озон”: 1 – рычаг; 2 – стальная пластинка.

Все так и было на нашей ”шестерке” – газ ”в пол”, а скорость только ”110”. Вереница тихоходов справа никак не кончается, зато встречная ”Волга” все ближе и ближе… Хорошо, водитель ”Газели” в правом ряду притормозил, позволив спрятаться в колонне от лобового… Дома сняли карбюратор – так и есть: заслонка вторичной камеры “закисла” от длительной неподвижности и никакой вакуум стронуть ее с места не мог. Ну что ж, вполне закономерно – дисциплинированный водитель весь год ездит, не пользуясь вторичной камерой, а лишь надеясь, что в случае чего сможет ее открыть…

Это интересно:  Для чего электроклапан на карбюраторе ваз 2106

Мы решили подкрепить эту надежду механическим приводом заслонки, вернувшись к итальянскому варианту. Прежде всего, выломали из карбюратора то, что придумали домашние конструкторы – шток диафрагмы и промежуточный рычаг заслонки. Затем приварили к основному рычагу аккуратно выпиленный кусочек трехмиллиметровой стали (см. рис.), чтобы штифт блокирующего рычага ходил в образовавшемся пазу шириной 4 мм, принудительно открывая и закрывая заслонку вторичной камеры. Результат – 160 км/ч по спидометру. Кроме того, появилась возможность продувки цилиндров. Теперь, когда после неудачного зимнего пуска забрасывает свечи, их не приходится, как прежде, выворачивать. Нажав на газ до пола, прокручиваем мотор стартером, и свечи быстро подсыхают, ведь в настежь открытом коллекторе разрежение невелико – воздух идет, а бензин не засасывается.

О борьбе с другими сюрпризами ”товарищей ученых” на нашем ВАЗ-2106 расскажем в следующий раз. »

От автора: Было бы неплохо еще обеднить смесь во второй камере поставив ГВЖ2 – с маркировкой 170 или 190. При стандартной комплектации жиклеров смесь слишком богатая. Если возникает провал (по моему опыту возникает в 3 из 10 машин можно поставить носик ускорительного насоса с маркировкой 50).

Кроме того суть системы понятна читателям, и теперь вся проблема заключается в рычаге привода заслонки.

Вот чертёж оригинального рычага — ваяйте.

«Для лентяев и пройдох»

Берите этот рычаг непосредственно со старого вебера (ДААЗ 2101) и ставьте, подойдет без переделок.

Можно купить рычаг для Озона москвичевского (ДААЗ 2140-1107010-70 у него привод вторичной камеры тоже механический) и тоже поставить, этот рычаг предпочтительнее – он похож на чертёж в способе 2.

Кроме того можно найти рычаг от карбюратора ДААЗ 2106-1107010-10

«Для оригиналов» ; взят с сайта http://moeauto. ru/tuning/mot_004.html

Мне этот способ полюбился лучше всех, вот статейка:

Тюнинг карбюратора ВАЗ 21053.

Судьба свела меня с классическими моделями ВАЗа. Сначала это была «копейка» 1973 года выпуска — замечательный аппарат, отъездивший больше 20 лет и, к моему сожалению, проданный. Ему на замену пришел данный ВАЗ-21053.

Так как Озон — не очень удачная переделка Вебера 2101, было принято решение сделать механический привод второй камеры. Был найден рычаг от 2101 и доработан напильником, либо (know-how by Serge Wizgounoff) поставить еще один рычаг от Озона 2105/2107 вверх ногами. Еще рычаг можно найти на ДААЗ-2140. После этого характер машины изменился — разгон стал получше, максималка возросла на 10 км/ч, однако при резком нажатии на газ при использовании 92го бензина возникал провал. На 95м было нормально, но смысла использовать его на неподжатой головке нет. По совету кого-то из su. cars (Визгунова?) был поставлен носик ускорительного насоса на 50. Провалы исчезли, все знакомые удивлялись езде машины. Но хотелось большего.

Это интересно:  Предохранитель 326 12а 250v

В пределе мой Озон-2107 имел следующие характеристики — малые диффузоры оба на 4.5, жиклеры 125/150 в первой камере, 150/150 во второй, механический привод второй камеры.

От автора: смесь очень богатая не рекомендую такие богатые делать. Оптимальная смесь в стандартной комплектации первая камера ГТЖ 125, ГВЖ 190 распылитель смеси с маркировкой 3,5 (стандартно стоит) Вторая камера (естественно при механическом приводе) ГТЖ 150 (157 или 162) , ГВЖ 170 (190) .

Это при распылителе с маркировкой 4,5. Если поставите в первую камеру распылитель смеси 4 (4,5) то можно ставить жиклеры ГТЖ1 – 130 (135) , ГВЖ1 – 150(170) соответственно. А если и во вторую камеру решите засунуть распыливместо 4,5 то ставьте ГТЖ2 – 140, ГВЖ2 – 190.

Жиклеры должны соответствовать распылителю в диффузоре. Вот примерная таблица соответствия

Источник

Доработка карбюратора ОЗОН

Всем саламалет.
Недавно доработал карбюратор ОЗОН. Стоял 2105-ХХХХХХХХХ20, но появился дизелинг, мотор не глох сразу. Поискав в запчастях был найден старенький ОЗОН 2107-ХХХХХХХХХХ20. Недолго думая, был установлен корпус карбюратора от ОЗОН 2107 с электромагнитным клапаном.

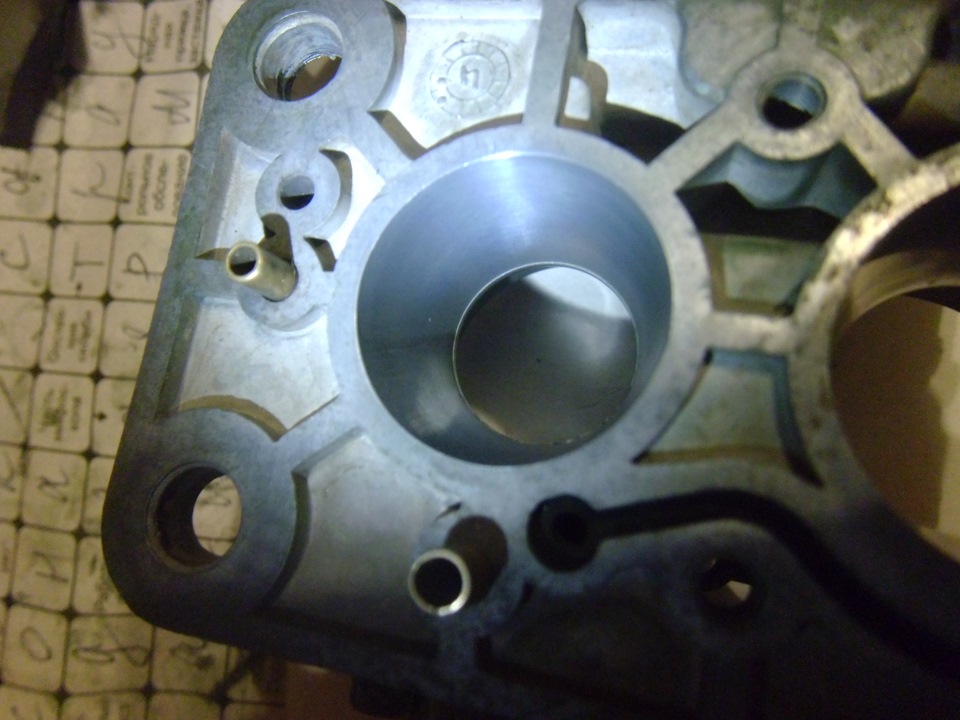

Все прокладки заменены, карбюратор почищен, чуть отполирован. Фото прилагаются.

На этом простое техобслуживание закончилось…

И началась доработка.

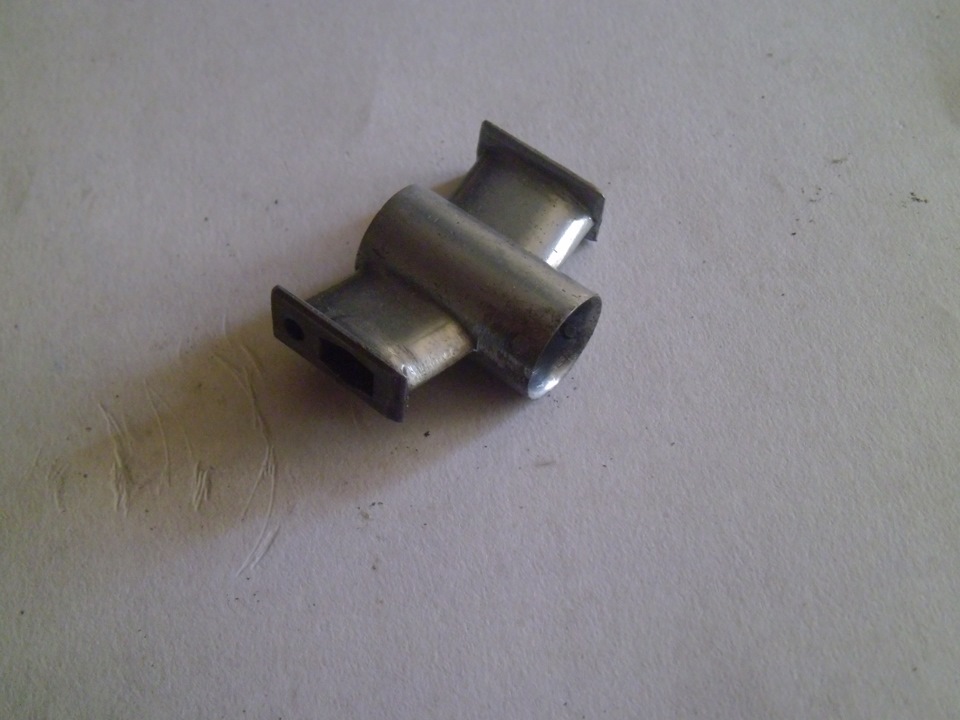

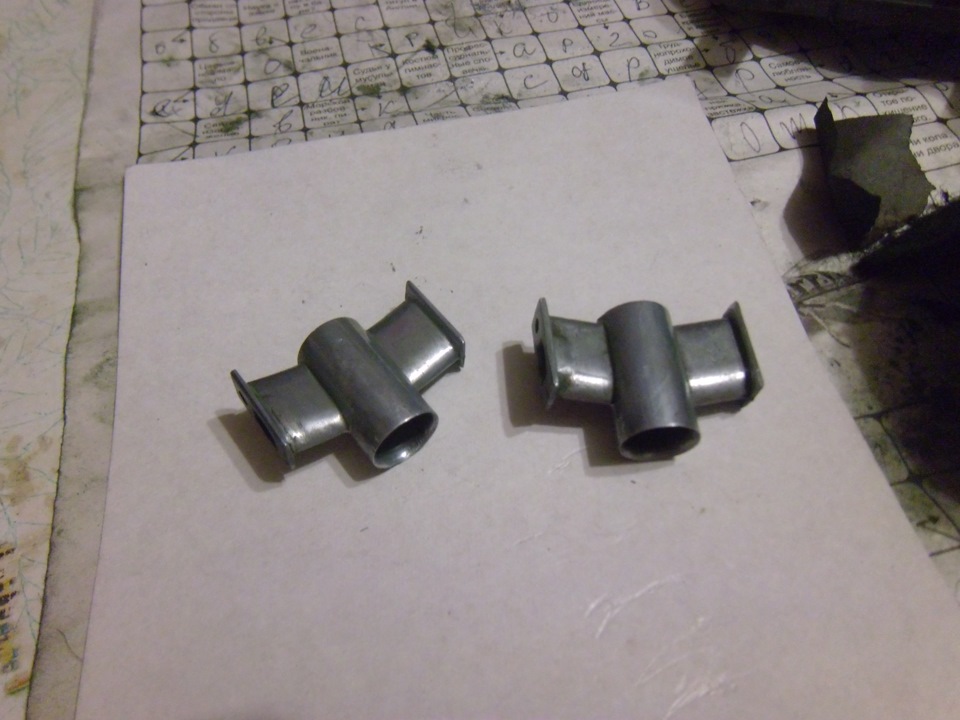

1. Был установлен малый диффузор в первую камеру с маркировкой «4,5». Оба диффузора были отполированы, штифты из них удалены, а отверстия запаяны.

2. Был сделан механический привод открытия второй камеры. Делается просто. Был взят второй рычаг оси дроссельной заслонки второй камеры. К нему был припаян кусок проволоки по данной картинке:

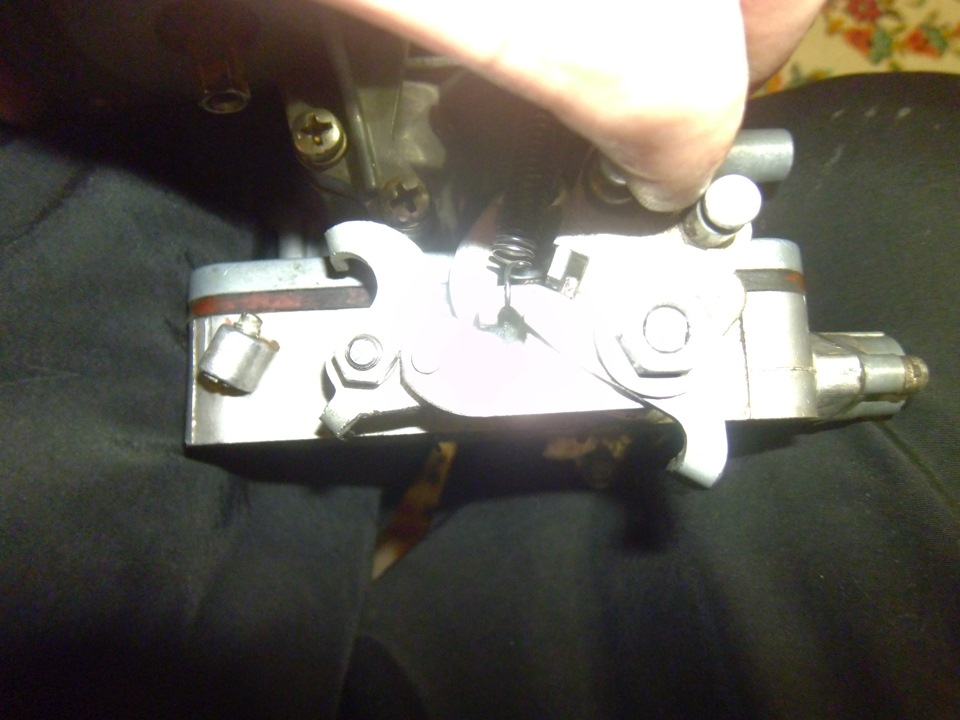

Получаем такой рычаг:

Убираем шток диафрагменного механизма пневмопривода. Теперь вторая камера открывается в зависимости от нажатия педали газа.

3. Был доработан распылитель ускорительного насоса.

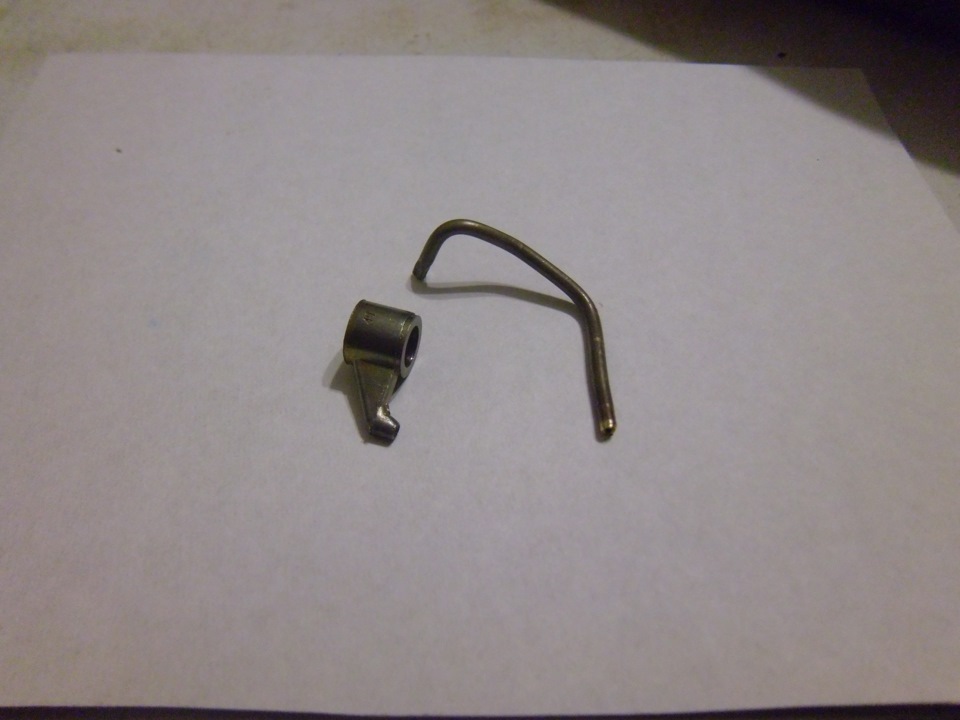

Для этого понадобились распылитель от карбюратора ОЗОН и распылитель от карбюратора Солекс:

Из распылителя от Солекса понадобилась трубка с маркировкой «40», вынимаем ее.

Стачиваем носик распылителя Озон, рассверливаем отверстие и устанавливаем туда трубку от Солекса. Выгибаем трубку аккуратно.

Получаем такой результат:

Скажу сразу, нормально припаять трубку к распылителю не получилось. Место соединения постоянно трескалось. Поэтому залил это дело двухкомпонентным клеем, стойким к растворителям, кислотам и т.д. Пока катаюсь так, полет нормальный. Думаю все так и останется. Устанавливаем распылитель в корпус карбюратора и настраиваем его, чтоб при малейшем открытии дроссельной заслонки, струя бензина из распылителя пролетала в щель между заслонкой и стенкой.
Результат:

Итог. Немного помучившись с настройкой, машина ожила. Реально разгон резвый. Расход не сказать что увеличился сильно (зависит от нажатия педали газа), но динамика намного лучше. Так что считаю проделанную работу не напрасной.
