Доработка карбюраторов «Озон» 2107-1107010 и его модификаций

Доработка карбюраторов «Озон» 2107-1107010 и его модификаций

Из легких доработок могу предложить вернуть конструкцию ближе к истокам, т. е. к карбюратору ДААЗ 2101 – ввести механический привод дроссельной заслонки вторичной камеры (выкидыванием пружинки из пневмопривода лучше пренебречь) и убрать капризную электронику (касается карбюраторов для автомобилей 2105 и 2107 с системой «Каскад»). У карбюраторов которые ставятся на автомобили 2103 и 2106 этой системы нет (и слава богу)

Описан в «За рулем»

«Если же речь идет о модели с 23-летней историей и, особо подчеркнем, советской машине, велика вероятность, что ее конструкция не была доведена до совершенства, как у какой-нибудь иномарки-долгожителя, а, напротив, испорчена не в меру активными ”доработчиками” и ”модернизаторами”. Дело в том, что в прежние времена каждая мелочь, внедренная на массовом изделии ”с целью повышения, снижения, удешевления, улучшения и т. д.”, обычно приветствовалась. Так, какой-то умник заменил механический привод вторичной камеры карбюратора ”Вебер” на пневматический. Жаль только, что миллионы жигулистов так и не узнали его фамилии – было бы кого помянуть добрым словом, когда на рискованном обгоне карбюратор вдруг не хочет открывать ”вторую дыру”…

Доработка рычага оси заслонки вторичной камеры карбюратора ”Озон”: 1 – рычаг; 2 – стальная пластинка.

Все так и было на нашей ”шестерке” – газ ”в пол”, а скорость только ”110”. Вереница тихоходов справа никак не кончается, зато встречная ”Волга” все ближе и ближе… Хорошо, водитель ”Газели” в правом ряду притормозил, позволив спрятаться в колонне от лобового… Дома сняли карбюратор – так и есть: заслонка вторичной камеры “закисла” от длительной неподвижности и никакой вакуум стронуть ее с места не мог. Ну что ж, вполне закономерно – дисциплинированный водитель весь год ездит, не пользуясь вторичной камерой, а лишь надеясь, что в случае чего сможет ее открыть…

Мы решили подкрепить эту надежду механическим приводом заслонки, вернувшись к итальянскому варианту. Прежде всего, выломали из карбюратора то, что придумали домашние конструкторы – шток диафрагмы и промежуточный рычаг заслонки. Затем приварили к основному рычагу аккуратно выпиленный кусочек трехмиллиметровой стали (см. рис.), чтобы штифт блокирующего рычага ходил в образовавшемся пазу шириной 4 мм, принудительно открывая и закрывая заслонку вторичной камеры. Результат – 160 км/ч по спидометру. Кроме того, появилась возможность продувки цилиндров. Теперь, когда после неудачного зимнего пуска забрасывает свечи, их не приходится, как прежде, выворачивать. Нажав на газ до пола, прокручиваем мотор стартером, и свечи быстро подсыхают, ведь в настежь открытом коллекторе разрежение невелико – воздух идет, а бензин не засасывается.

О борьбе с другими сюрпризами ”товарищей ученых” на нашем ВАЗ-2106 расскажем в следующий раз. »

От автора: Было бы неплохо еще обеднить смесь во второй камере поставив ГВЖ2 – с маркировкой 170 или 190. При стандартной комплектации жиклеров смесь слишком богатая. Если возникает провал (по моему опыту возникает в 3 из 10 машин можно поставить носик ускорительного насоса с маркировкой 50).

Кроме того суть системы понятна читателям, и теперь вся проблема заключается в рычаге привода заслонки.

Вот чертёж оригинального рычага — ваяйте.

«Для лентяев и пройдох»

Берите этот рычаг непосредственно со старого вебера (ДААЗ 2101) и ставьте, подойдет без переделок.

Можно купить рычаг для Озона москвичевского (ДААЗ 2140-1107010-70 у него привод вторичной камеры тоже механический) и тоже поставить, этот рычаг предпочтительнее – он похож на чертёж в способе 2.

Кроме того можно найти рычаг от карбюратора ДААЗ 2106-1107010-10

«Для оригиналов» ; взят с сайта http://moeauto. ru/tuning/mot_004.html

Мне этот способ полюбился лучше всех, вот статейка:

Тюнинг карбюратора ВАЗ 21053.

Судьба свела меня с классическими моделями ВАЗа. Сначала это была «копейка» 1973 года выпуска — замечательный аппарат, отъездивший больше 20 лет и, к моему сожалению, проданный. Ему на замену пришел данный ВАЗ-21053.

Так как Озон — не очень удачная переделка Вебера 2101, было принято решение сделать механический привод второй камеры. Был найден рычаг от 2101 и доработан напильником, либо (know-how by Serge Wizgounoff) поставить еще один рычаг от Озона 2105/2107 вверх ногами. Еще рычаг можно найти на ДААЗ-2140. После этого характер машины изменился — разгон стал получше, максималка возросла на 10 км/ч, однако при резком нажатии на газ при использовании 92го бензина возникал провал. На 95м было нормально, но смысла использовать его на неподжатой головке нет. По совету кого-то из su. cars (Визгунова?) был поставлен носик ускорительного насоса на 50. Провалы исчезли, все знакомые удивлялись езде машины. Но хотелось большего.

Это интересно:  Как уменьшить расход топлива на уаз карбюратор дааз 4178

В пределе мой Озон-2107 имел следующие характеристики — малые диффузоры оба на 4.5, жиклеры 125/150 в первой камере, 150/150 во второй, механический привод второй камеры.

От автора: смесь очень богатая не рекомендую такие богатые делать. Оптимальная смесь в стандартной комплектации первая камера ГТЖ 125, ГВЖ 190 распылитель смеси с маркировкой 3,5 (стандартно стоит) Вторая камера (естественно при механическом приводе) ГТЖ 150 (157 или 162) , ГВЖ 170 (190) .

Это при распылителе с маркировкой 4,5. Если поставите в первую камеру распылитель смеси 4 (4,5) то можно ставить жиклеры ГТЖ1 – 130 (135) , ГВЖ1 – 150(170) соответственно. А если и во вторую камеру решите засунуть распыливместо 4,5 то ставьте ГТЖ2 – 140, ГВЖ2 – 190.

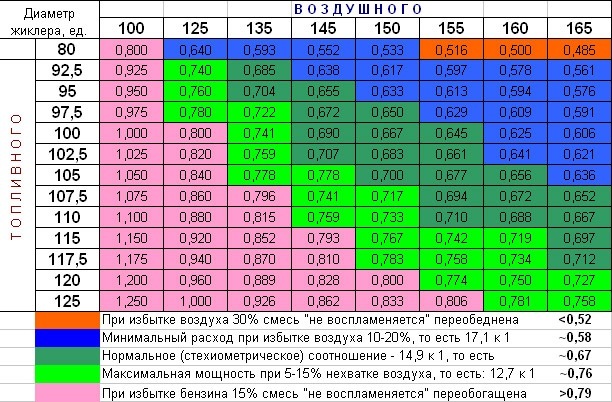

Жиклеры должны соответствовать распылителю в диффузоре. Вот примерная таблица соответствия

Источник

тюнинг карбюратора дааз озон и эпхх для экономии топлива и дальнейшей переделки под улучшения динамики

Тюнинг карбюратора озон дааз 2107 на эконом бензина
Сначало нужно разобрать карб промыть все коналы продуть все жиклеры снять эмульсионную трубки и почистить в нутриях зобочистуой но тока не металлическими предметами после приступаем к тюнингу, для начала поставим в первую камеру малый диффузор вместо 3.5 поставим 4.0 а во вторую камеру вместо 4.0 поставим 4.5 их можно взять в автомагазине от карбо 2140, если нет на 4.5 то оставит во второй камере родной,
Далее затяним винт для ускарительного насоса

Теперь глушим свинцовым шариком под медном жеклере эканостата заглушем эканостат жиклер окуратно вынемаем пасотижами из гнезда и вставляем туда шарик и ставим жиклер обратно

Он как раз входит в отверстие где 2 дифузор

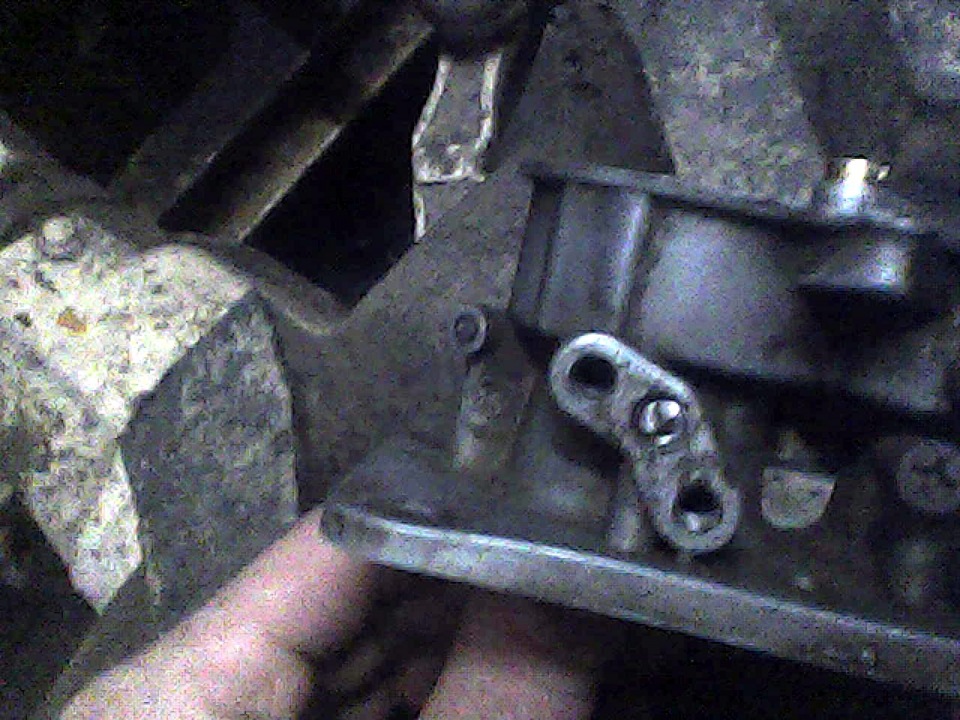

Убераем вакуум открытия 2 дроссельной заслонки и вместо него ставим привод от дааз 2140 с него же нужно взять крепления для фиксации троса подсоса а воздушный канал намертво глушем свенцом

У карба 2140 есть воздушный канал он проходит через нижнею часть карба через текстолитовую прокладку и попадает в 1 камеру

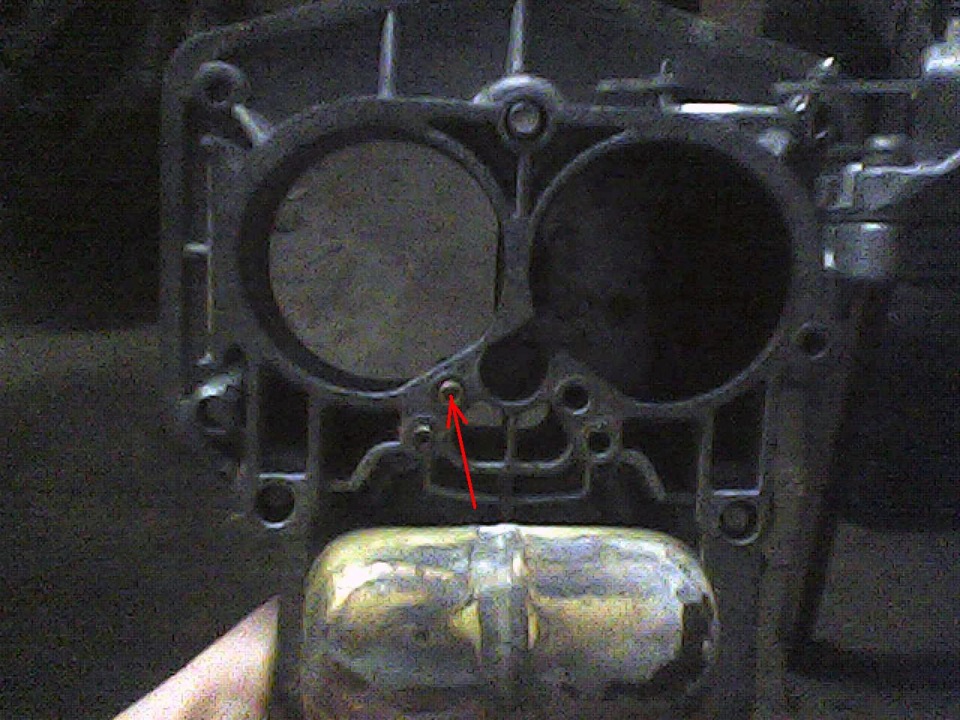

Мы на карбе 2107 зделаем чуть по другому потом обьясню для чего это все берем карб и глушем с низу канал во 2 камеру и переход все глушем либо свенцом либо припоем а отверстие в первую не трогаем

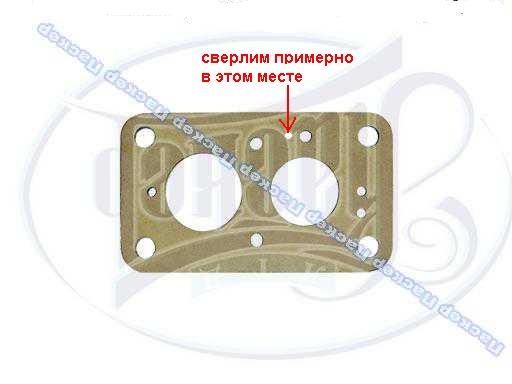

В прокладке сверлим отверстие чтоб канал был прямым в коллектор

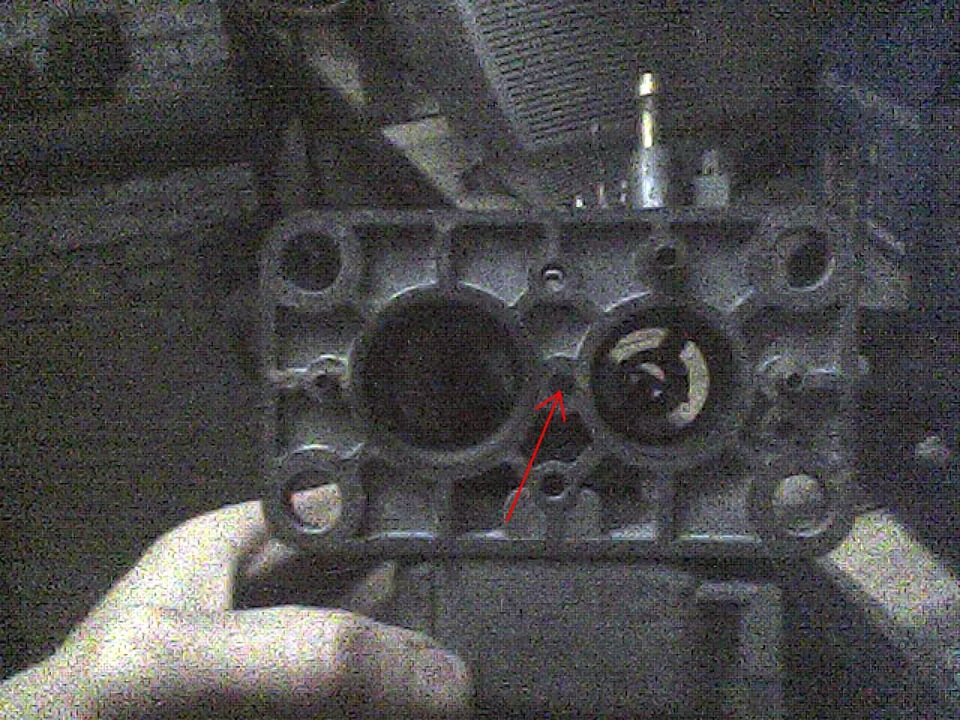

Также сверлим в нижней части карба отверстие лутше сверлить по прокладке так не ошибетесь
Канал должен проходить на сквозь

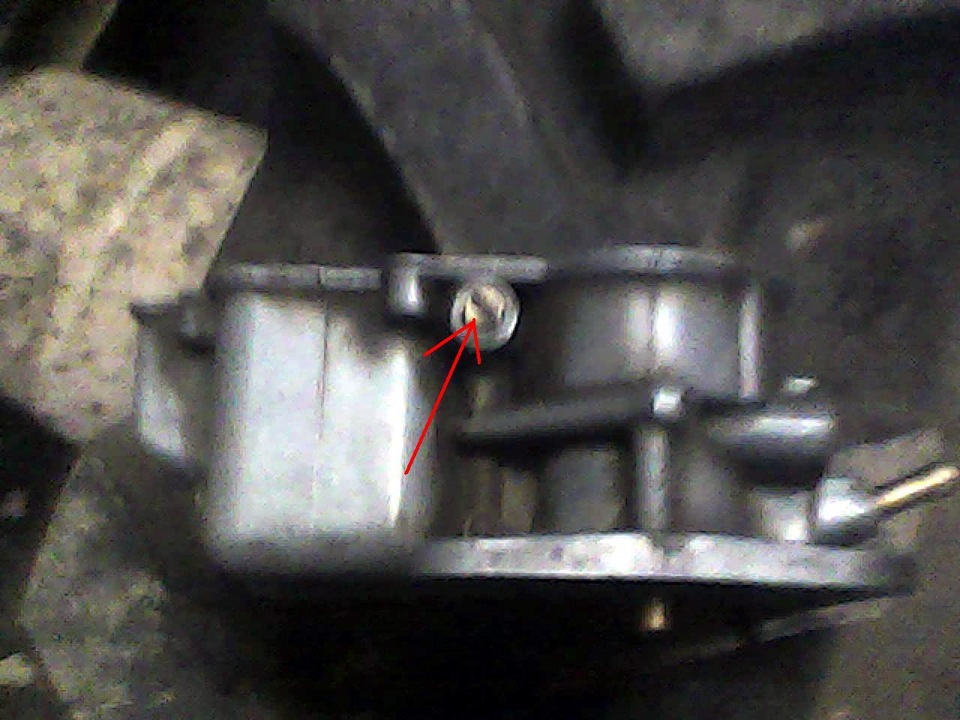

Дальше берем жеклер со 2 камеры и кладем в ящик на всякий случай а купленный 2рой такойже сверлим в нем отверстие 2 мм так как его так не заглушеш свенцом см рисунок какой жеклер

Делаем из жеклера заклушку и вкручиваем в карб он отвечает за переходной режим 2 камеры
Далее в карбе

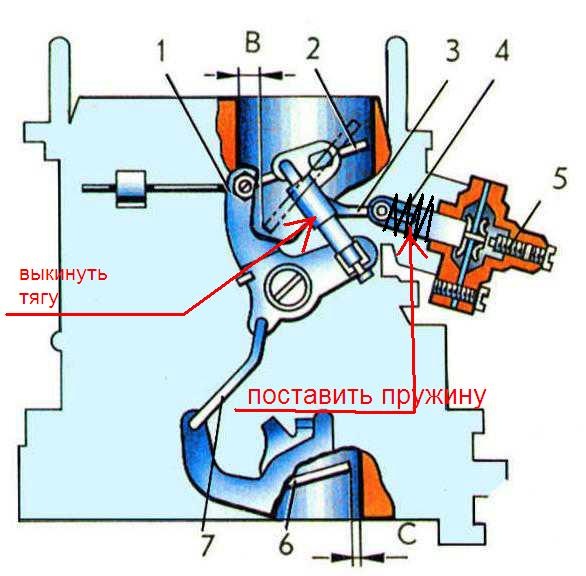

Отсоединяем тягу пусть болтается а кде вакуум маленкий туда нужно поставить по размера пружнку чтоб она толкала тягу на заслонке чтоб заслонка была закрыта когда движок заведется то вакуум натянет тягу и заслонка сама откроется это авто открытие и закрытие верхней заслонки это надо чтоб не было провалов например если жеклер забется грязью то будут провалы а авто открытие уберает все провалы извените фота не получилось пришлось на кортинке нарисовать стрелку где должна стоять пружина

Теперь нам нужно купить блок эпхх лутше брать 5013 а не 5003 и подсаеденить по схеме только в схеме один провод который идет на концевик мы его прикрепем на корпус

Это для того чтоб при 1900 закрывался канал на хх и переходной режим кстати этот блок нужен не для эканомии а для торможения двигателем а если подцепить провод н5 не к концевеку а на массу то он будет выполнять роль эканомии при более 1900 оборотов и выше
Не забудте отрегулировать уровень топлива в поплавковой камере он должен состовлять половину косой стеночки на задней части карба
Также после всей зборки не забудти отрегулировать хх обороты винтом количества и винтом качества
Теперь подведем выводы что мы сделали
1 мы заглушили эканостат он нафиг почти не нужен он дает мощь на высоких аборотов при полной открытии 2 камеры но и бензин идет не граммоми а литрами через него,
2 мы заглушили переходной режим 2 камеры там жеклер на 60 значит 60 грамм в минуту уходит лишнего бензина мы его заглушили значит у нас 2 камера работает только на главной дозирущей системе
3 воздушный канал в 1 камере идуший от коллектора в камеру дает нам доп воздух для переходной системе 1 камеры и предворительное разряжение чтоб с малого дефузора при нажатие на газ шол бензин без задержки и еще она кампенсирует воздух для переходного режима, а во 2 камере он заглушен чтоб при открытии 2 камеры небыло провала
4 верхняя заслонку зделали на пружинке при заглушанном движке она закрыта а при рабочем вакумник открывает ее также она компенсирует качество смеси и устраняет провалы даже если конал хх или ГТЖ подзабется грязью
5 выкинули вакуум и поставили механический привод всегда по ощющению будете знать когда откроется 2 камера ну и еще много во она выполняет функций долго описывать все
6 зделали из блока эпххавтоматику теперь не тока при спуски с горы хорошо тормозит движком но и при выше 1900 закрывает клапвн и карб работает чисто на главной дозирушей системы тоесть нету тех подтукав бензина которые вылазеют нам в копеечку
7 поменяли диффузоры это ошибка производителя эти малые дефузоры не идут на наши движки нужно чуть побольше вот почему в 1к вместо 3.5 ставим 4.0 а во 2 к вместо 4.0 ставим 4.5 и движок сразу запает по другому и не будет задыхатся при нагрузках
У меня движок ваз 2106 1.6 расход был 8.5 трасса 10 город теперь 6.5 трасса и 7.5 город так как карб работает теперь на главных дозирущих системах и нет лишнего расхода ни на переходных системах и не на эканостате даже с помощью блока эпхх(кстати берите 5013,3761 но толко не 5003.3761 там пороги отключения клапона разные и смотрите чтоб было написсанно зделанно в россии ) нет лишнего расхода на переходной системе 1 камеры и нет подтеков на холостых при 1900 и выше, а теперь самое интересное раз карб чисто работает из зо малых дефузоров и нет других подтеков бензина то теперь можно подбирать топлевные и воздушные главные жеклеры по своему вкусу хочете оставти родные и будет эканомия но посли этой всей переделки улутшится мощь, а хочети ставти их большего диаметра и будет вам мощь а расход будет как был старый расход а можно и вобше еще большего размера поставить правда мощь увеличится на много и расход велик будет а подбирать ГТЖ к ГВЖ вы найдете в таблице правда это для солекс но для озона тоже подходит

Это интересно:  Кронштейн для евро чугунных радиаторов

сейчас хочу поставить в 2 камеру ГТЖ 162 ГВЖ 170 думаю расход не увеличется шибко а вот динамика при открытии 2 камеры станет лутше особенно когда надо обогнать

сталкнулся с проблемой заводки движка в холод оказывается пружнка которую я поставил между маленькой тягой верхней саслонки и корпуса вакумника была слабая на вакуме пускового устройства, при заводке движка она открывалась больше чем на 5.5 мм ( проверяется сверлом на 5.5 мм ) лечится так на вакуме откручивается пробка там регулировочный винт правда надо очень тонкую плоскую овертку чтоб до него добратся вот этот винт мне пришлось закрутить на 1.5 оборота тогда заслонка начала открыватся на 5.5 мм, пуск движка стал с 1-2 раза это в морозы -35 г, как отрегулировать пусковое устройства на карбюраторе озон поищити в гогле или в любом поискавике там нечего сложного нет, и пуск у вас будет лутше и ходовые качества тоже, кстати тяга (с пружинкой.) от верхней заслонки которая отсайденяется у меня клинила подсос я ее вобще убрал она застривала там где ненадо потом фиг достанеш короче этот гиморой я устранил

Источник

Подбор и доработка жиклеров карбюратора Озон

Подбор и доработку жиклеров на карбюраторах Озон производят в двух случаях: если необходимо увеличить мощностные показатели двигателя автомобиля (быстрый старт, приемистость, повышение скорости движения) или уменьшить расхода топлива двигателя автомобиля от паспортных показателей. В случае увеличения мощности обычно подбирают и увеличивают пропускную способность топливных жиклеров ГДС (обогащают топливную смесь).

При необходимости улучшить топливную экономичность – увеличивают пропускную способность воздушных жиклеров ГДС (обедняют топливную смесь). В любом случае необходимо установить на карбюратор жиклеры с измененным сечением отверстия и пропускной способностью отличной от номинала (маркировка на жиклерах означает диаметр отверстия и соответствует определенной их пропускной способности).

Это интересно:  Вятка электрон мотороллер карбюратор

Перед проведением работ необходимо удостовериться, что и на стандартных жиклерах карбюратор Озон и двигатель работают нормально. Так же рекомендуется перед проведением доработки карбюратора привести в надлежащее состояние систему питания и систему зажигания автомобиля. В случае если двигатель автомобиля жрет бензин ведрами или троит или даже двоит, имеет смысл провести полную диагностику систем двигателя, все привести в норму, и лишь потом браться за доработку.

Следует помнить, что при проведении работ с карбюратором необходимо придерживаться определенной закономерности: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров главных дозирующих систем. Изменение одного или нескольких составляющих этой цепочки приводит к явным изменением в работе двигателя. Увеличение или уменьшение пропускной способности жиклеров должно быть небольшим и постепенным – в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГДС и производить все манипуляции на них. Родные жиклеры ставим назад в случае провала эксперимента.

Варианты доработки и подбора жиклеров на карбюраторах Озон

1. Установить воздушные или топливные жиклеры с другого карбюратора, от другого двигателя.

Таблица размеров и применяемости топливных жиклеров ГДС для карбюраторов Озон

Карбюраторы ОзонПервая камераВторая камера
2105-11070101.071.62
2105-1107010-101.091.62
2105-1107010-201.071.62
2107-11070101.121.5
2107-1107010-201.121.5
2140-11070101.091.57
2140-1107010-101.091.57
2140-1107010-501.091.40
2140-1107010-701.121.50
2141-11070101.121.50

Таблица размеров и применяемости воздушных жиклеров ГДС для карбюраторов Озон

Карбюраторы ОзонПервая камераВторая камера
2105-11070101.701.70
2105-1107010-101.701.70
2105-1107010-201.701.70
2107-11070101.501.50
2107-1107010-201.501.50
2140-11070101.501.70
2140-1107010-101.501.70
2140-1107010-501.701.50
2140-1107010-701.701.70
2141-11070101.501.50

Жиклеры ГДС карбюратора Озон

2. Доработать уже имеющиеся жиклеры.

В продаже имеются тонкие сверла 1 мм, 1,5 мм, 1,75 мм, 2 мм и т. п. Ими можно рассверлить номинальные жиклеры до требуемого размера увеличив их пропускную способность. В ряде случаев можно запаять оловом отверстие жиклера и рассверлить заново.

3. Технология подбора жиклеров.

Начинаем подбор с топливных или воздушных жиклеров ГДС первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего лишь на сотку) вместо штатного и проверяем динамические характеристики автомобиля или его топливную экономичность. При необходимости проводим регулировку холостого хода винтами «качества» и «количества».

Устанавливаем жиклер еще большей размерности, проверяем динамику или экономичность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах. Работа кропотливая, требующая времени и нервов. После чего делаем шаг назад, установив жиклер предыдущей размерности. Проводим аналогичную настройку второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Подробно этот процесс (в комплексе с другими доработками карбюратора) расписан в статье «Уменьшение расхода топлива двигателя автомобиля с карбюратором Озон».

Проверку пропускной способности жиклеров для контроля соответствия их маркировки можно проверять, изготовив самодельное устройство (См. «Маркировка и пропускная способность жиклеров карбюраторов Озон»).

Примечания и дополнения

— Описанный выше подбор жиклеров является минимальным вмешательством в работу карбюратора с минимальными последствиями (увеличение мощности на 5 – 10 процентов или экономичности в пределах литра на сотню). Более сильно и действенно тюнинговать свой карбюратор можно, если к подбору жиклеров добавить доработку диффузоров карбюратора, причем как малых, так и больших, подобрать эмульсионные трубки, доработать смесительные камеры карбюратора, ускорительный насос и изменить последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.
